橋梁隧道大壩監測
橋梁隧道大壩位移微形變監測方案

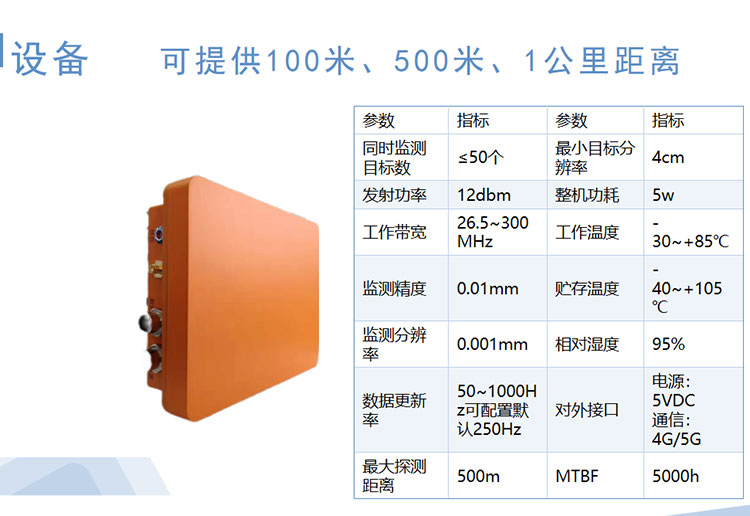

微形變監測雷達
橋梁隧道大壩微形變位移監測方案

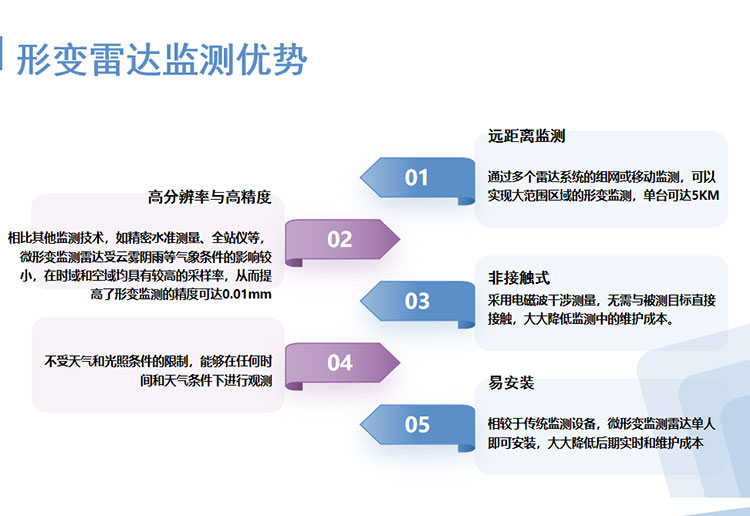

創新形變監測技術
高精度、全天候、位移監測方案

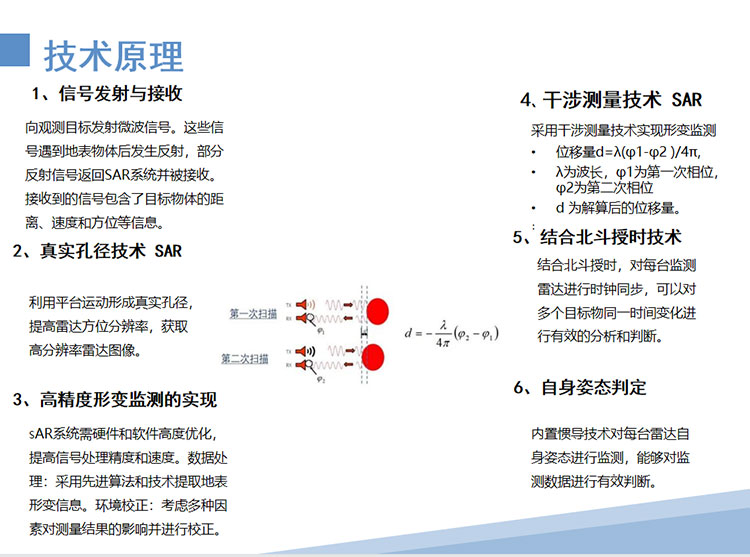

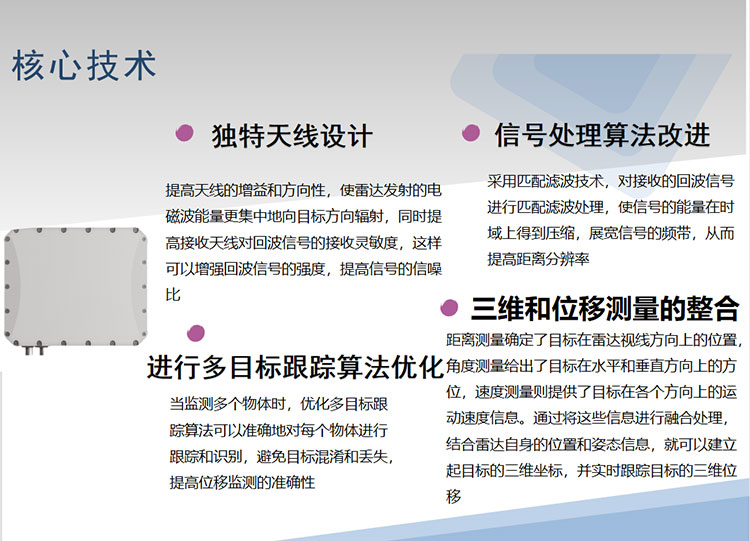

核心技術
獨特天線設計
提高天線的增益和方向性,使雷達發射的電磁波能量更集中地向目標方向輻射,同時提高接收
天線對回波信號的接收靈敏度,這樣可以增強回波信號的強度,提高信號的信噪比
信號處理算法改進
采用匹配濾波技術,對接收的回波信號進行匹配濾波處理,使信號的能量在時域上得到壓縮,
展寬信號的頻帶,從而提高距離分辨率
進行多目標跟蹤算法優化
當監測多個物體時,優化多目標跟蹤算法可以準確地對每個物體進行跟蹤和識別,避免目標
混淆和丟失,提高位移監測的準確性

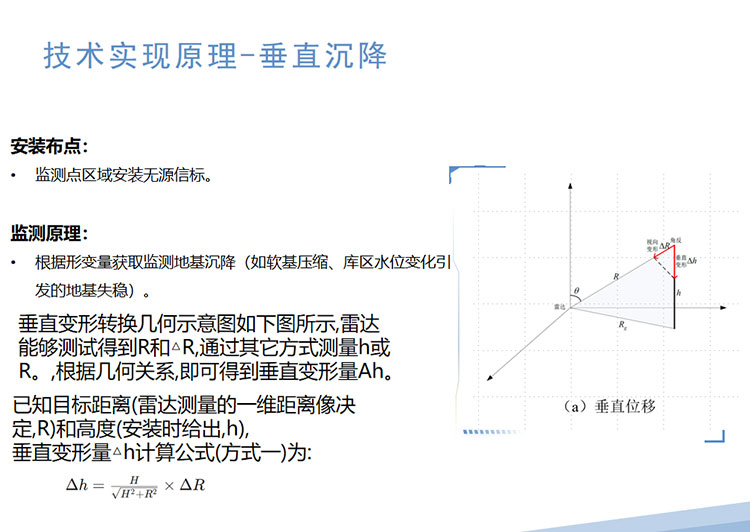

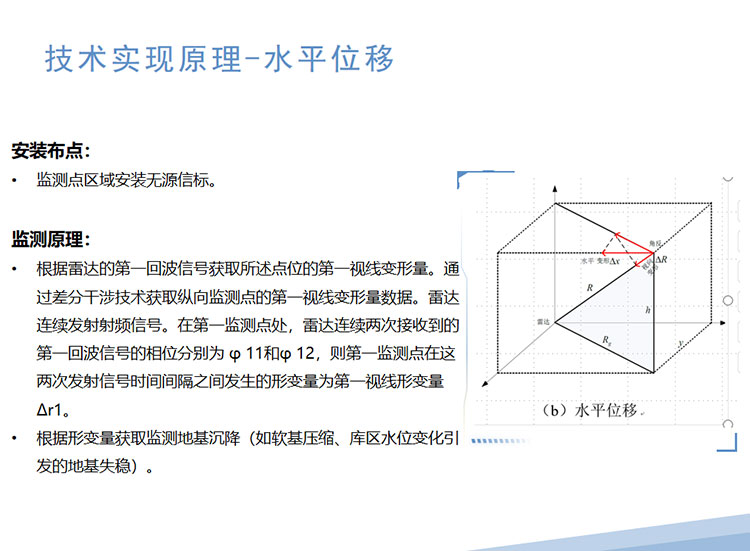

三維和位移測量的整合
距離測量確定了目標在雷達視線方向上的位置,角度測量給出了目標在水平和垂直方向上的
方位,速度測量則提供了目標在各個方向上的運動速度信息。通過將這些信息進行融合處理,
結合雷達自身的位置和姿態信息,就可以建立起目標的三維坐標,并實時跟蹤目標的三維位移。
