全站儀免棱鏡測量步驟詳解
全站儀的免棱鏡測量(也稱作無棱鏡模式)是一種先進的測量技術,它允許用戶在不使用反射棱鏡的情況下直接測量遠處的目標。這種技術特別適用于在開闊區域進行大面積測量,比如農田、森林、湖泊等,或者在城市環境中進行建筑物測量,而不必為每個目標單獨架設棱鏡。

以下是全站儀免棱鏡測量的一般步驟:
1. 準備工作
- 確保全站儀和相關測量設備(如三腳架、電池、數據記錄設備)正常工作。
- 準備輔助工具,如測量標記或標識,用于快速定位測量點。
- 確保全站儀軟件或配置中啟用了免棱鏡測量功能。
2. 點位標記與測量
- 選擇測量點:在待測量區域選擇至少兩個點作為測量點,其中一個作為起始點(參考點),另一個作為目標點。這些點應該有足夠的可見性,以確保全站儀能夠準確地鎖定目標。
- 標記測量點:在每個選定的點上標記,可以使用油漆、粉筆或者其他明顯的標記方式。確保標記清晰且容易識別。

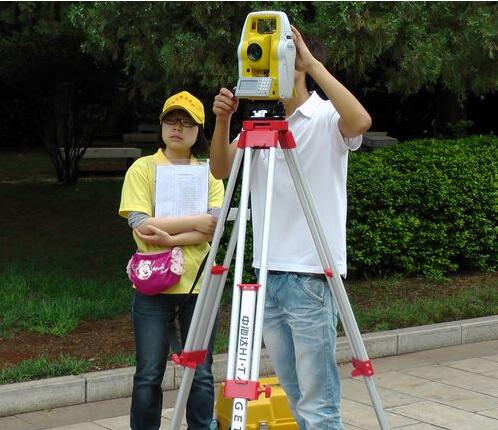

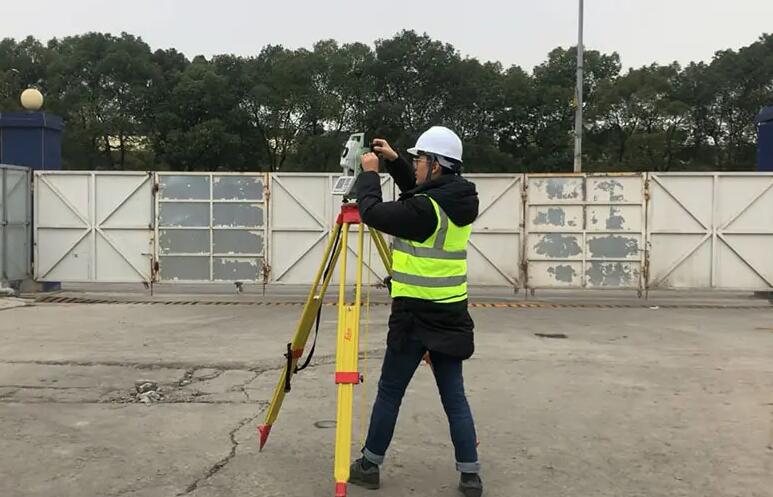

- 設置全站儀:將全站儀安置在起始點上,調整三腳架以確保儀器穩定,然后對中、整平儀器。使用儀器的水平和垂直調整旋鈕,使全站儀的水平氣泡和垂直氣泡處于中心位置。
- 測量:在起始點上,使用全站儀的免棱鏡模式進行測量。通常,這需要手動輸入儀器高度,然后旋轉全站儀,使十字準線中心與目標點對齊。接著,輸入目標點的名稱或編號,然后確認測量指令。全站儀會自動計算目標點的三維坐標。
3. 放樣點測量
- 放樣點界面:在全站儀的菜單中選擇放樣點測量模式。
- 輸入參數:首先輸入儀器高度,這是從地面到儀器鏡筒頂點的距離。接著,輸入放樣點的名稱和坐標(包括三維坐標)。
- 確認和測量:確認輸入信息無誤后,執行測量指令。全站儀會自動計算并顯示放樣點的位置信息。
4. 數據記錄與分析
- 記錄測量結果:將測量數據記錄在紙質或電子記錄本中,包括測量點的名稱、坐標、日期、時間等信息。
- 數據處理:根據項目需求,可能需要對收集到的數據進行進一步的分析和處理,比如計算土方量、繪制地形圖、進行三維建模等。

注意事項
- 環境因素:免棱鏡測量對光線和背景有一定要求,避免強光直射或極端的天氣條件影響測量精度。
- 目標可見性:確保目標點清晰可見,避免樹木、障礙物等遮擋。
- 軟件兼容性:使用全站儀免棱鏡模式可能需要特定的軟件版本或功能,確保軟件與全站儀版本相匹配。
全站儀的免棱鏡測量功能為測量工作提供了更大的靈活性和效率,但使用時仍需注意操作規范和環境條件,以確保測量結果的準確性和可靠性。
